EFFI-Flex-IP69K Étanche et resistant aux mousses chimiques de lavage de l'industrie agroalimentaire

effi-flex ip69k éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité pour l'industrie alimentaire & environnements de lavage

La série IP69K est dotée d’un profilé en acier inoxydable 100% étanche spécialement conçue pour l'industrie alimentaire et les environnements de lavage.

EFFI-Flex IP69K est un produit alliant robustesse, compacité et étancheité. Les options optiques de l'EFFI-Flex sont conservées : ainsi il reste un produit adaptable à la majorité des problematiques de la vision industrielle.

Avec son driver intégré, vous pouvez choisir entre le Mode AutoStrobe (standard) ou le Mode Contrôle de puissance (option).

logo infoL'EFFI-FLEX IP69K est un EFFI-Flex dont le corps est en INOX : Toute configuration sera à définir lors de la commande avec test préalable sur EFFI-FLEX (Standard)


Fiche Technique
Notice
Plan Général
Configurateur Produit

- Spécifications techniques -


- Longueur de l’EFFI-Flex-IP69K -

XXX : nombre de LED 5 10 15 Par pas de 5 LED
Longueur optique Version standard (tous les 2 cm) 100mm 200mm 300mm Max 1800mm (90 LED)*
Version 1 LED / 2 positions (tous les 4 cm) 200mm 400mm 600mm Max 1800mm (45 LED)

Référence : EFFI-FLEX-IP69K-XXX...

logo infoPour la version 1 LED / 2, ajouter -L2 (Longueur x2) avant le nombre de LED

Deux Effi-Flex-IP69K 15LED

- Longueurs d'onde disponibles -

Couleur
UV*

Bleu

Vert

Rouge

IR
Blanc
(T°= 5500K ± 500K)
ZZZ : longueur d'onde (nm) 365 405 465 525 625 850 000

Référence : EFFI-FLEX-IP69K-XXX-ZZZ...

logo infoToute autre longueur d’onde disponible sur demande.
Par exemple : 385mm, 660nm, 740nm, 940nm, ...

EFFI-Flex-IP69K allumé en blanc

- Vitres -

TR : Transparente
SD : Semi-diffuse
OP : Opaline

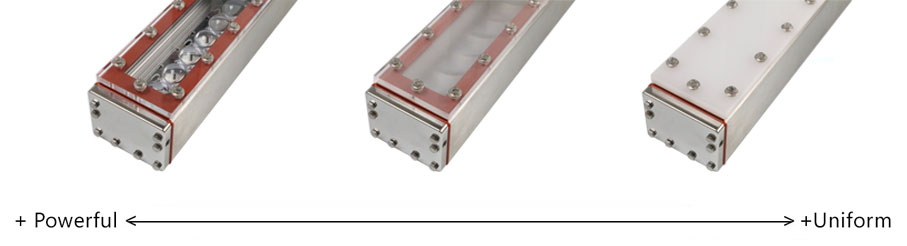

Présentation des différents types de vitres Transparente/Semi-Diffuse/Opaline disponibles sur l'Effi-Flex pour la vision industrielle et le contrôle qualité


EFFILUX propose différents types de vitres pour trouver le bon compromis entre puissance et homogénéité selon la nature de l'objet à contrôler.

Référence : EFFI-FLEX-IP69K-XXX-ZZZ-WW...

logo infoSi non précisé, vitre semi-diffuse par défaut (SD)

- Angle d'émission en fonction de la position de la lentille -


EFFI-Flex propose 4 configurations de lentille pour différents angles d'émission. Attention l'EFFI-Flex-IP69K est un produit non ouvrable.

Position P0 P1 P2 P3
Angle
Presentation of the emission angle at 75° of an Effi-Flex-IP69K without lens
Presentation of the 45° emission angle of an Effi-Flex-IP69K equipped with a lens placed in position 1
Presentation of the 25° emission angle of an Effi-Flex-IP69K equipped with a lens placed in position 2
Presentation of the 10° emission angle of an Effi-Flex-IP69K equipped with a lens placed in position 3

Référence : EFFI-FLEX-IP69K-XXX-ZZZ-WW-PP...

logo infoSi non précisé, position P2 par défaut.

- Options supplémentaires -

> Option : Polariseur

L'accessoire optique Polariseur permet de supprimer les reflets engendrés par l’éclairage sur les pièces à contrôler. La caméra peut alors analyser la pièce, sans être perturbée par les effets de brillance.


Référence : EFFI-FLEX-IP69K-XXX-ZZZ-WW-PP-V-AA-POL
Si polariseur, ajouter -POL dans la référence
logo infoLe polariseur classique n’est pas adapté pour une utilisation en mode continu d’un éclairage bleu ou blanc. Pour ces applications là, l’utilisation du polariseur haute durabilité nécéssaire. Disponible jusqu’à l’EFFI-Flex-IP69K-45.
Si polariseur haute durabilité, ajouter -POL-HDY dans la référence.

Vision d'une caméra éclairée par un Effi-FD standard pour la vision industrielle et le contrôle qualité Vision d'une caméra éclairée par un Effi-FD équipé d'un Polariseur pour la vision industrielle et le contrôle qualité

> Option : Linescan

Grâce à son accessoire optique Linescan, la barre de LED EFFI-Flex-IP69K est transformable en un éclairage linéaire ou un éclairage rasant : EFFI-Flex-Linescan.


Référence : EFFI-FLEX-IP69K-XXX-ZZZ-TR-P3-V-AA-LS
Si Flex-linescan, ajouter -LS dans la référence.

Vision d'une caméra éclairée par un Effi-Flex standard pour la vision industrielle et le contrôle qualité Vision d'une caméra éclairée par un Effi-Flex équipé d'un Linescan pour la vision industrielle et le contrôle qualité

> Option : Pure UV

La technologie PureUV d’EFFILUX adapté au EFFI-Flex-IP69K à 365nm permet de supprimer les reflets indésirables et apporter le meilleur contraste possible sur des applications de fluorescence. Pour plus d’information sur les solutions UV et PureUV d’Effilux, consultez cette page.


Référence : EFFI-FLEX-IP69K-XXX-365-TR-P0-V-AA-PUV
Si Flex PureUV, ajouter -PUV dans la référence.

sans avec

- CAO -

> Plan général



Plan Général
PDF logo

> Fichier STEP

Version 5 LED 10 LED 15 LED 20 LED 25 LED 30 LED ...
Longueur (mm)
Version standard
Jusqu'à 1800mm
Longueur (mm)
Version L2 (1 LED / 2 positions)
- Jusqu'à 1800mm

Vous pouvez retrouver les plans et les poids des produits sur la page doc technique

- Version FOOD -

Conforme aux exigences de la FDA (Food & Drug Administration), le presse-étoupe en laiton nickelé peut être remplacé par un presse-étoupe en acier inoxydable, adapté à l’industrie agroalimentaire.
Pour un connecteur en acier inoxydable ajoutez -FOOD dans la référence.

Référence : EFFI-FLEX-IP69K-FOOD-XXX-ZZZ-WW-PP

- Valve dépressurisation -


IP Certification FDA des cables,
connecteurs et presse étoupe
Contact alimentaire possible Présence de valve (-V)
(équilibre la pression et minimise la condensation)
Standard IP69K Version
EFFI-FLEX-IP69K
Version IP69K FOOD
EFFI-FLEX-IP69K-FOOD
EFFI-Flex-IP69K avec la valves de dépressurisation

- cable -


L'EFFI-Flex-IP69K peut etre livrait avec un cable de 5 ou 10 metres.

Référence : EFFI-FLEX-IP69K-XXX-ZZZ-WW-PP-V-AA

logo infoSi non précisé, longueur 10 mètres par défaut.

- Fixer L'EFFI-FLEX-IP69K -

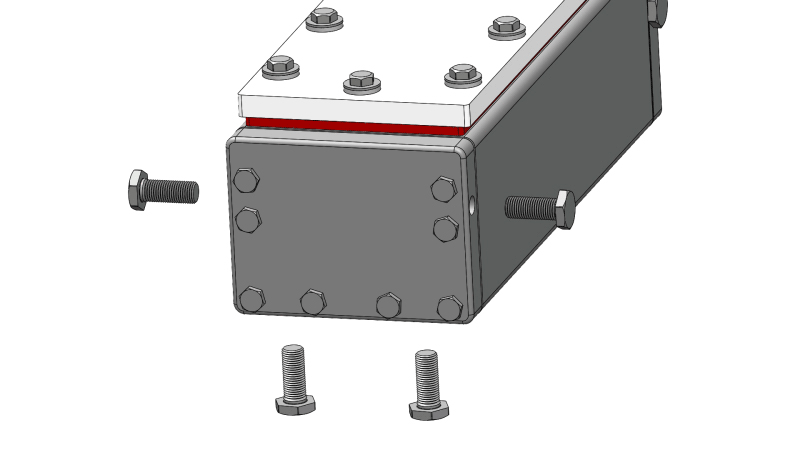

Emplacement des différentes vis (M5) pour fixer le EFFI-Flex-IP69K

L'EFFI-FLEX-IP69K et équipé de quatre trous taraudés de chaque côté.

Il se fixe à l'aide de vis (M5).
Pour éviter la rétention d’eau, des vis en inox doivent être insérées dans les trous.

- Version AutoStrobe (Standard) -

> Connectique

L’EFFI-FLEX-IP69K est alimenté par une tension continue de 24V. Le contact TRIG (ou AIC) doit être connecté.
Réaliser le cablage (fils nus) dans une enceinte étanche.

Mode standard : M12 - AutoStrobe

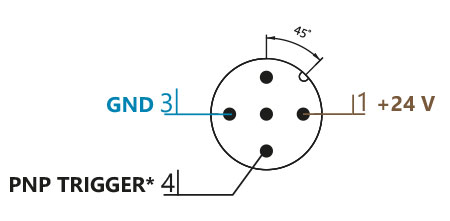

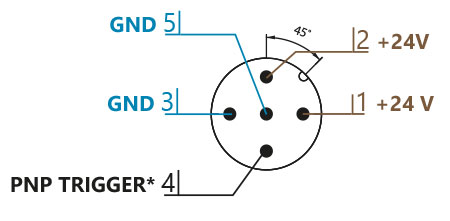

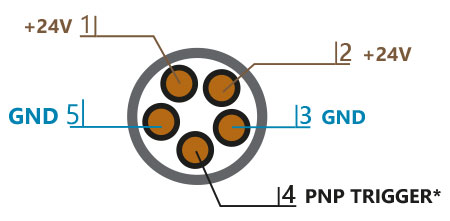

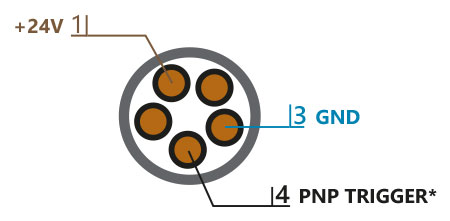

Branchements connecteurs 5 Pins EFFI-Flex-IP69K-FOOD pour la vision industrielle et le contrôle qualité dans l'agroalimentaire.
Numéro pins Désignation Couleur câble (2)
1 +24V Marron
2 n.a. Blanc
3 GND Bleu
4 TRIGGER PNP pour AutoStrobe
Eclairage allumé si VPNP >4.5V DC
Max 24V DC
Noir
5 n.a. Jaune/Vert

(2) Couleur du cable pour la version -FOOD

> Fonctionnement de l’AutoStrobe

Représentation graphique de la courbe de l'intensité de sortie de l'Effi-Flex-IP69K AutoStrobe driver overdrive
Effi-flex-IP69K ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

> Option : Branchement NPN

Sur demande pour la version FOOD, Effilux peut câbler la pin 2 du connecteur M12 pour une utilisation en NPN [trigger sur front descendant] pour l’AutoStrobe.
Dans ce cas, Eclairage allumé si VNPN < 1.5V DC.

Référence : EFFI-FLEX-IP69K-[...] - NPN

- Option : Version AIC (Mode ELS) -

Le produit standard (AutoStrobe) n'étant pas dimmable, EFFILUX vous propose une configuration éléctronique alternative adaptée à un usage continu et à des applications linéaires. Cette version permet de régler l'intensité lumineuse du produit en fonction du signal d'entrée (DIM): l’option Mode ELS
Réaliser le cablage (fils nus) dans une enceinte étanche.

> Connectique

Branchements connecteurs 5 Pins EFFI-Flex-IP69K-FOOD pour la vision industrielle et le contrôle qualité dans l'agroalimentaire.
Numéro pins Désignation Couleur câble (2)
1 +24V Marron
2 n.a. Blanc
3 GND Bleu
4 AIC: Controle analogique de l’intensité
Max 24V DC
Noir
5 n.a. Jaune/Vert

(2) Couleur du cable pour la version -FOOD

> Fonctionnement de l’AIC


Représentation graphique de la courbe de l'intensité de sortie de l'Effi-Flex AutoStrobe driver overdrive
Effi-flex ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

Contrôle de l’intensité de sortie en fonction du signal AIC en entrée

Effi-flex ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

Référence : EFFI-FLEX-IP69K-[...]-ELS-VVV-UUU
VVV : courant en sortie (100%), par défaut 350.

logo info Des versions plus puissantes sont également disponibles, nécessitant un refroidissement particulier, contacter Effilux pour plus d’information.

UUU : plage de controle du DIM (5V, 10V ou 24V)
Version ELS-IN : Version inverse (max d’intensité à DIM = 0V)

- Temps de réponse -


Désignation Temps (μs)
Temps de montée ( TM ) 8µs
Réponse temps de montée ( TRM ) 5µs
Temps de descente ( TD ) 5µs
Réponse temps de descente ( TRD ) 5µs



- Sur demande -

differentes tailles

Custom électronique


Pour toutes autres demandes contacter EFFILUX.
