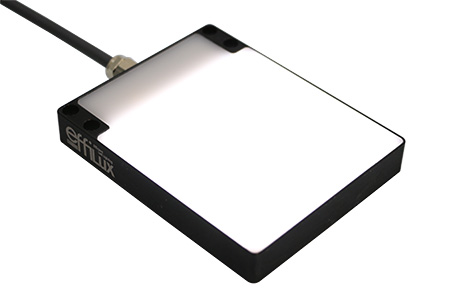

EFFI-SBL Rétroéclairage IP67, compact et robuste, pour environnements complexes.

Effilux EFFI-SBL IP67 petit rétroéclairage pour système de traitement d'images de vision industrielle étanche et antipoussière

Avec une épaisseur de 15mm et ses bords fins, le EFFI-SBL a l'avantage d'être peu encombrant tout en offrant un maximum de puissance, ce qui le rend parfaitement adapté pour les systèmes de vision à espace restreint.
En outre, l'utilisateur bénéficie d'une grande flexibilité, grâce à une large gamme de tailles standards (tous les 25mm dans chaque direction) mais également la possibilité d'une mécanique sur-mesure.
Grâce à son uniformité et son revêtement antireflet le produit atteint une homogénéité de plus de 90%, permettant d’obtenir facilement une image avec un excellent contraste, sans aucun point chaud.
Ce rétro-éclairage est idéal pour l’inspection en vision industrielle, notamment les détections (présence/absence), les mesures de taille et de forme ainsi que le positionnement de pièces.

  • Petit rétroéclairage peu encombrant avec des bords fins et son épaisseur de 15mm
  • Conforme à la norme IP67 pour la protection contre l'eau et la poussière
  • Taille standard de 25mmx25mm à 200mmx200mm par incréments de 25mm
  • Driver dimmable intégré (dans le produit ou sur le câble) et câble M12 standard
  • Uniforme avec plus de 90% d'homogénéité
  • Longueurs d'onde: blanc, rouge, infrarouge (850nm) (d'autres longueurs d'onde sont disponibles sur demande)
  • Facilement customisable, mécaniquement, optiquement et électroniquement

Fiche Technique
Notice

- Spécifications techniques -


- Dimensions -

YYY : longueur optique (mm)
25
50
75
100
125
150
175
200
XXX : largeur optique (mm) (Avec câble) 25
50
75
100
125
150
175
200

Effilux EFFI-SBL IP67 petit rétroéclairage pour système de traitement d'images de vision industrielle étanche et antipoussière

Référence : EFFI-SBL-XXX-YYY- ...

: EFFI-SBL standard
: EFFI-SBL semi-custom (délai plus long)
N'hésitez pas à nous contacter pour toute autre dimension.


Les entrées bleues correspondent aux SBL uniquement disponibles avec driver sur le câble ou sans driver. Pour les autres dimensions, le driver est interne au produit.
EFFILUX propose des solutions drivers externes, n'hésitez pas à nous contacter pour plus d'informations.

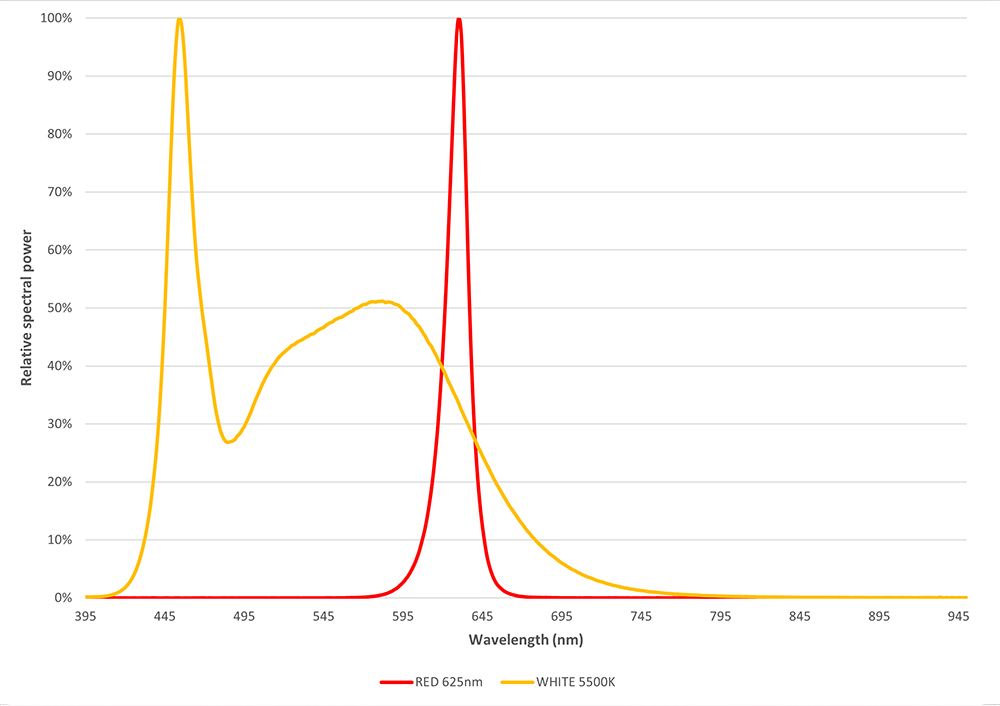

- Longueurs d'onde disponibles -


Couleur
Rouge
IR
Blanc (T°= 5700 k ± 700 K)
ZZZ : longueur d'onde (nm)
625
850
000

Référence : EFFI-SBL-XXX-YYY-ZZZ

Pour d'autres longueurs d'onde veuillez nous contacter.


- Homogénéité -


Effilux EFFI-SBL IP67 petit rétroéclairage pour système de traitement d'images de vision industrielle étanche et antipoussière
Graphique représentant L'évolution de l'homogénéité de l'éclairage d'un Effi-SBL en fonction de l'intensité et de la distance vers le centre de l'éclairage à LED


Contrairement aux rétro-éclairages standards, EFFI-SBL dispose d'un système anti-réflection qui absorbe les reflets des éclairages "parasites" autour du système.

- CAO -

> Fichier STEP

YYY : longueur optique (mm)
XXX : largeur optique (mm)
25
50
75
100
125
150
175
200
25
50
75
100
125
150
200

Pour d'autres tailles voir la partie documentation ou nous contacter.

- EFFI-SBL vs EFFI-BL -


Etanchéité Epaisseur Taille disponible Couleurs disponibles
EFFI-BL 43,20mm 50-50 à 1500-1500, par pas de 50mm Blanc, Rouge, Bleu, Vert, IR (850nm)
EFFI-SBL 15mm 25-25 à 200-200, par pas de 25mm Blanc, Rouge, IR (850nm)

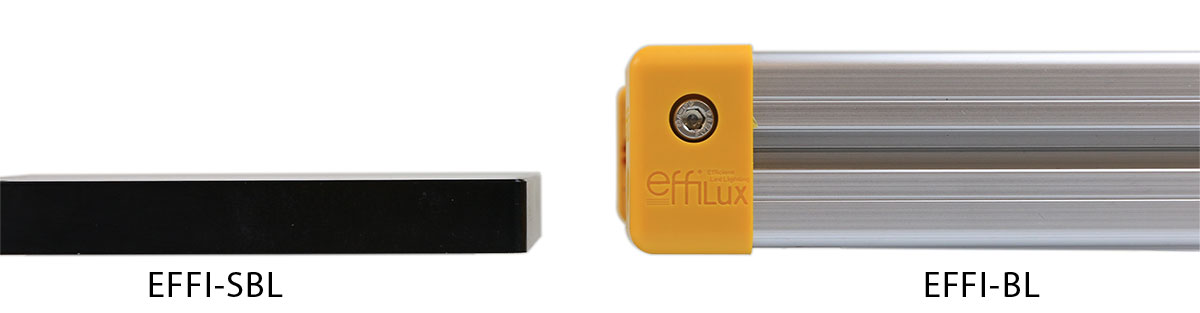

présentation de l'EFFI-SBL et du BL pour montrer leur difference d'épaisseur

EFFILUX vous propose le EFFI-SBL dans toutes les dimensions de 25mmx25mm à 200mmx200mm par incréments de 25mm (Expecté EFFI-SBL-175-175). Vous pouvez les retrouver dans l'onglet téléchargement.
  Pour tout EFFI-SBL de dimension intermédiaire ou supérieure, veuillez contacter Effilux.


> Option : Version IP69K du EFFI-SBL

Etanchéité Epaisseur Taille disponible Matériaux utilisé
Version Standard
EFFI-SBL
15mm 25-25 à 200-200, par pas de 25mm, Customisable Aluminium anodisé
Version inox
EFFI-SBL-IP69K
15mm 25-25 à 200-200, par pas de 25mm, Customisable Acier inoxydable

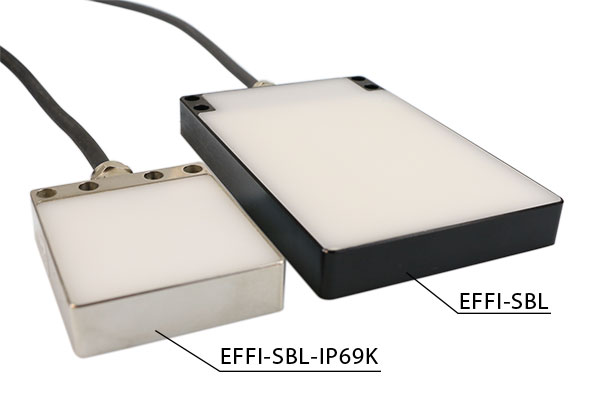

présentation des deux differents small backlight de la gamme EFFILUX, L'EFFI-SBL et l'EFFI-SBL-IP69K INOX.

- Connectique -


L’EFFI-SBL est alimenté directement en 24V DC via un M12 – 5 pins. Attention, la broche AIC doit être connectée.

Caractéristiques du Connecteur M12 5 broches utilisé pour alimenter le Effi-BL pour la vision industrielle et le contrôle qualité
Numéro contact
Couleur câble
Désignation
1
Marron
+24V
2
Blanc
n.a.
3
Bleu
GND
4
Noir
AIC: Contrôle analogique de l’intensité
Max 24V DC
5
Gris
n.a.

La version STR du EFFI-SBL est alimentée directement en courant via un M8-8pins, se référer à la fiche technique pour le branchement.

- Contrôle AIC -

> Plage de contrôle

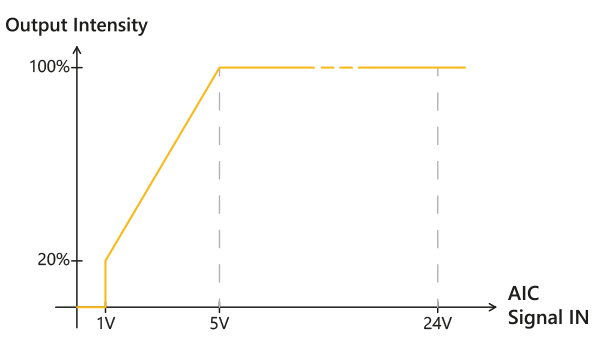

L’EFFI-SBL est disponible avec différentes plages de contrôle de l’AIC : 0-5V, 0-10V et 0-24V.

Pour modifier la plage de contrôle, rajouter 5V,10V ou 24V en fonction de la plage voulue à la fin de la référence.

Référence : EFFI-SBL-XXX-YYY-ZZZ-5V
EFFI-SBL-XXX-YYY-ZZZ-10V
EFFI-SBL-XXX-YYY-ZZZ-24V

> Fonctionnement


Graphique représentant la lumière produite par un Effi-SBL driver sur cable en fonction du courant reçu grâce à une broche DIM - Utilisé pour la vision industrielle et le contrôle qualité

EFFI-SBL avec driver sur câble

Graphique représentant la lumière produite par un Effi-SBL avec driver intégrer en fonction du courant reçu grâce à une broche DIM - Utilisé pour la vision industrielle et le contrôle qualité

EFFI-SBL avec driver intégré

EFFI-SBL est alimentée par une source 24V DC.

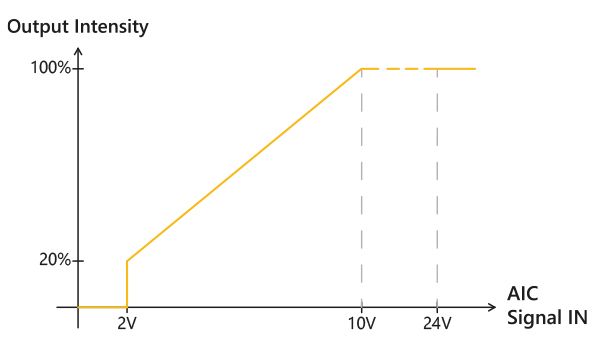

Exemple avec une plage de controle 0-10V.
En utilisant la broche AIC, l'intensité lumineuse peut être augmenté de façon linéaire :
• 0V - OFF
• 10-24V - Full ON

- Sur demande -

Electronique custom

Polariseur, film de collimation

Autre position de connecteur

Tailles et formes sur mesure


Pour toutes autres demandes contacter EFFILUX.
