EFFI-LSW Iluminación Anular

effi-lsw iluminación anular con led por Aplicaciones en visión artificial et control de calidad

- Descripción -

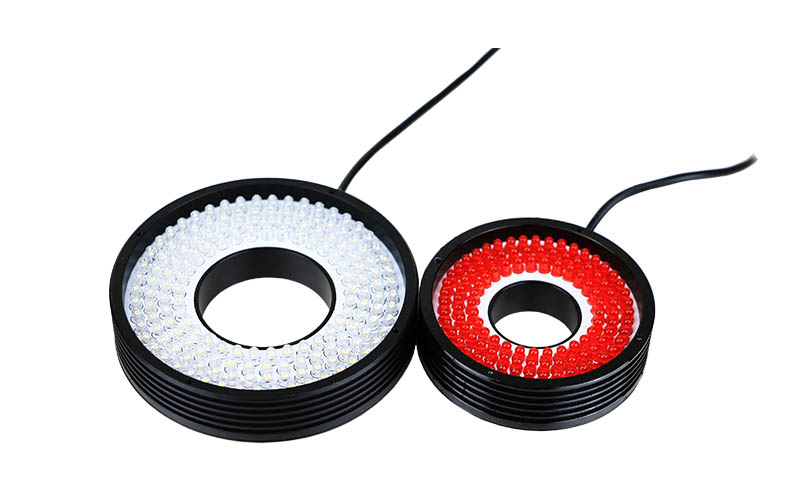

EFFI-LSW * es una gama de iluminación anular LED de dos a cinco filas orientada con ángulo de 0 ° a 45 ° . Iluminación son un compacto y de fácil integración en diferentes máquinas Tipos (robots, líneas de producción, máquinas especiales, cintas transportadoras, etc.).

* Disponible por la Francia, Alemania y Suiza

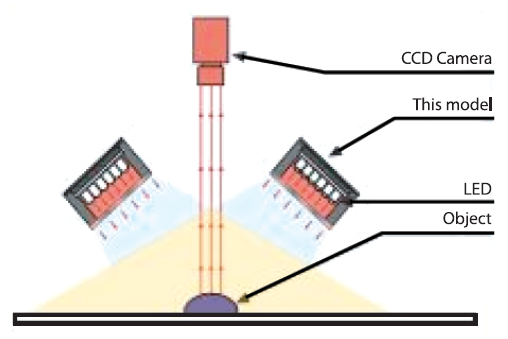

- Aplicaciones -

  • Etiquetas de inspección
  • Inspección de superficies planas
  • La inspección de todas las partes de tipos (acero, hierro fundido, plástico, madera ...)

Instruccion


- Referencias -

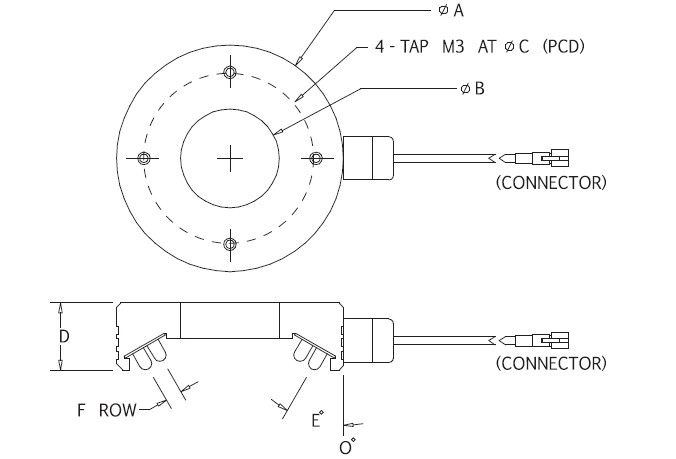

Referencia A (mm) B (mm) C (mm) D (mm) F (row) Color (X) Tension / Potencia Intensidad CAD Datasheet
EFFI-LSW-00-040-2-X 43 15 28 20 0 2
24V / 1.44W
24V / 1.80W
60mA
75mA
EFFI-LSW-00-050-2-X 54 23.5 41 20 0 2
24V / 2.16W
24V / 2.88W
90mA
120mA
EFFI-LSW-00-070-3-X 70 26 56 20 0 3
24V / 4.32W
24V / 5.40W
180mA
225mA
EFFI-LSW-00-090-4-X 92 40 70 20 0 4
24V / 6.48W
24V / 8.28W
270mA
345mA
EFFI-LSW-15-050-2-X 50 28 40 16 15 2
24V / 2.16W
24V / 2.52W
90mA
105mA
EFFI-LSW-15-070-3-X 70 32 56 20.5 15 3
24V / 4.32W
24V / 5.76W
180mA
240mA
EFFI-LSW-15-090-4-X 92 47 70 20.5 15 4
24V / 7.92W
24V / 10.08W
330mA
420mA
EFFI-LSW-15-100-5-X 103 48 80 22 15 5
24V / 10.80W
24V / 13.68W
450mA
570mA
EFFI-LSW-30-040-2-X 46 20 35 16 30 2
24V / 1.80W
24V / 2.52W
75mA
105mA
EFFI-LSW-30-050-2-X 54 23.5 41 18 30 3
24V / 2.16W
24V / 2.88W
90mA
120mA
EFFI-LSW-30-070-3-X 70 32 56 20 30 3
24V / 4.32W
24V / 5.40W
180mA
225mA
EFFI-LSW-30-090-4-X 92 48 70 22 30 4
24V / 8.28W
24V / 10.44W
345mA
435mA
EFFI-LSW-45-050-2-X 54 25 44 20 45 2
24V / 2.16W
24V / 2.88W
90mA
120mA
EFFI-LSW-45-070-3-X 70 35 60 21 45 3
24V / 4.68W
24V / 5.76W
195mA
240mA
EFFI-LSW-45-090-4-X 92 52 70 24 45 4
24V / 8.28W
24V / 10.44W
345mA
435mA
EFFI-LSW-45-100-5-X 100 48 80 30 45 5
24V / 11.16W
24V / 14.40W
465mA
600mA

logo infoReemplace X en el número de pieza con el color deseado: ● R / ● G / ● B / ○ W
