EFFI-Flex-CPT Barra LED compacta IP67

effi-flex-CPT luz de barra de led de alta potencia directa o de pastoreo o luz de fondo para visión artificial y control de calidad

Las barras LED EFFI-Flex-CPT están equipadas con LED de alta potencia, ofrecen múltiples soluciones en una sola luz al ofrecer diferentes posiciones de ajuste de la lente.

Es adaptable en color, compacto y práctico para reparar gracias a su perfil. Gracias a sus difusores y polarizadores más o menos difusos, EFFI-Flex-CPT ofrece iluminación direccional, pastoreo o difuso adecuado para una gran cantidad de aplicaciones de visión industrial, robótica, logística, ...

  • Flexibilidad en la elección del difusor y el ángulo de emisión (de 90 ° a 10 °) para encontrar el compromiso correcto entre potencia, área iluminada y uniformidad.
  • Controlador integrado con función Auto-Strobe que aumenta automáticamente la potencia en un 300% en modo Overdrive, en comparación con el modo continuo.
  • Diseño Robusto para aplicaciones en entornos complejos
  •
  • Posibilidad de refrigeración por agua para barras de mayor potencia

Datasheet
Instruccion
Plan General
Configurador de productos EN

El EFFI-FLEX-CPT es un EFFI-Flex cuyo cuerpo no se puede abrir: cualquier configuración debe definirse al realizar un pedido con una prueba previa en EFFI-FLEX (Estándar)

- Especificaciones técnicas -


- Longitud de EFFI-FLEX -

WW : cantidad de LEDs 1 3 5 10 15 En pasos de 5 LEDs
Longitud óptica Versión estándar (cada 2 cm) 20mm 60mm 100mm 200mm 300mm Max 145 LED*
Versión 1 LED / 2 posiciones (cada 4 cm) - - 200mm 400mm 600mm Max 70 LED*

* En horario estándar. Para cualquier longitud más allá (hasta 6 m): Póngase en contacto con Effilux

Referencia : EFFI-FLEX-CPT-WW...

logo infoPara la versión 1 LED / 2, agregue -L2 (Longitud x 2) antes de los LED cantidad

Diferentes tamaños de Effi-Flex dependiendo de la cantidad de LED

- Longitudes de onda disponibles -

> Versión monocromática

color
UV*
Azul verde Rojo IR Blanco
(T°= 5500K ± 500K)
XXX : Longitud de onda (nm) 365 405 465 525 625 850 000

* Para la longitud de onda UV 365: sin lente (no compatible) y panel de PMMA tratado para UV.

Referencia : EFFI-FLEX-CPT-WW-XXX...

logo infoPara la longitud de onda RGB: -RGB
Cualquier otra longitud de onda disponible bajo pedido.
Por ejemplo: 385mm, 660nm, 740nm, 940nm, ...

Ejemplo de Effi-Flex compacto con longitud de onda UV

> Opción: versión multiespectral

Bicolor EFFI-Flex compacto:
El controlador está integrado en el EFFI-Flex compacto desde 10 LED,
de lo contrario, el controlador se subcontrata.
Referencia : EFFI-FLEX-CPT-WW-XXX-XXX...
ejemplo : EFFI-FLEX-CPT-WW-465-525...


Diagrama de la distribución de LED en un Bicolor EFFI-Flex compacto: utilizado para visión artificial y control de calidad.

EFFI-Flex compacto Tricolore:
El controlador está integrado en el EFFI-Flex desde 9 LED;
de lo contrario, el controlador se subcontrata
-Si RGB:
Referencia : EFFI-FLEX-WW-RGB...

-Si WUI (Blanco-UV-IR):
Referencia : EFFI-FLEX-WW-WUI...

Diagrama que muestra la distribución de los LED en un Tricolor EFFI-Flex compacto: utilizado para visión artificial y control de calidad.

Effilux ofrece un potenciómetro de 3 vías para controlar de forma independiente cada color.


Cuatro colores EFFI-Flex compacto:
Bajo pedido, Effilux también puede ofrecer un EFFI-Flex de cuatro colores.
Referencia : EFFI-FLEX-CPT-WW-RGBW-...

Diagrama de la distribución de LED en un EFFI-Flex compacto de cuatro colores: utilizado para visión artificial y control de calidad.


Descripción general del producto EFFI-Flex compacto Tricolor o Bicolor: se utiliza para visión artificial y control de calidad.

> Opción: versión hiperespectral

EFFI-FLEX compacto Hiperespectral:
Barra LED hiperespectral de banda ancha Vis-NIR creada a partir de una única fuente de
espectro continuo.
Referencia : EFFI-FLEX-CPT-HSI-WW-400900V1-...



Para obtener más información sobre las tecnologías Effilux multi e hiperespectrales y posibles espectros,
consulte esta página.




> Opción: Versión SWIR



El EFFI-Flex compacto y el EFFI-Flext también están disponibles en la gama SWIR de Effilux.
Longitud de onda disponible: 980 nm, 1050 nm, 1150 nm, 1200 nm, 1300 nm, 1450 nm, 1550 nm, 1650 nm.

Póngase en contacto con Effilux para obtener más información.

- Ventanas -

TR : Transparente
SD : Semi-emisiones
OP : Opalino
Presentación de los diferentes tipos de vidrio transparente / semi-difuso / opalino disponibles en Effi-Flex contacto para visión artificial y control de calidad


EFFILUX ofrece diferentes opciones de ventana para obtener el mejor compromiso entre potencia y uniformidad de acuerdo con los requisitos y el material de la inspección.
Precaución: este producto está sellado. No puede ser abierto por el cliente.

Referencia : EFFI-FLEX-CPT-WW-XXX-YY...

logo infoSi no se especifica, por defecto Ventana semi-difuso (SD)

- Angle de irradiación en función de la posición de la lente -




EFFI-Flex-CPT ofrece 4 configuraciones de lentes para elegir el ángulo de emisión correcto.
Precaución: este producto está sellado. No puede ser abierto por el cliente.

Position P0 P1 P2 P3
ángulo
Presentación del ángulo de emisión de 90 ° de un Effi-Flex sin lente
90° : Sin lente
Presentación del ángulo de emisión de 45 ° de un Effi-Flex equipado con una lente colocada en la posición 1
45°
Presentación del ángulo de emisión de 25 ° de un Effi-Flex equipado con una lente colocada en la posición 2
25°
Presentación del ángulo de emisión de 10 ° de un Effi-Flex equipado con una lente colocada en la posición 3
10°

Referencia : EFFI-FLEX-CPT-WW-XXX-YY-ZZ

logo infoSi no especificado, posición P2 por defecto

- Opciones adicionales -

> Opción: polarizador -

El accesorio óptico Polarizer le permite eliminar el deslumbramiento causado por la iluminación de las partes a controlar. La cámara puede analizar la parte, sin ser molestada por efectos de brillo.


Referencia : EFFI-FLEX-CPT-WW-XXX-YY-ZZ-POL
POL : accesorio polarizador

Si es polarizador, agregue -POL en la referencia

logo infoEl polarizador estándar no es adecuado para el uso en modo continuo de luz azul o blanca. Para estas aplicaciones, es necesario utilizar el polarizador de alta durabilidad.Disponible hasta EFFI-Flex-45.
Si el polarizador de alta durabilidad, agregue -POL-HDY en la Referencia.

Visión de una cámara iluminada por un Effi-FD estándar para visión industrial y control de calidad. Visión de una cámara iluminada por un Effi-FD equipado con un polarizador para visión industrial y control de calidad

> Opción: Linescan -

Diagrama que explica el funcionamiento de un Effi-Flex contacto equipado con un escáner lineal para visión artificial y control de calidad

Gracias a su accesorio óptico Linescan, la barra de LED EFFI-Flex es convertible en iluminación lineal o iluminación de bajo nivel: Linescan.

Diagrama que muestra los componentes de un escáner de líneas Effi-Flex contacto para visión artificial y control de calidad
Visión de una cámara iluminada por un Effi-Flex contacto estándar para visión artificial y control de calidad. Visión de una cámara iluminada Effi-Flex contacto equipada con un LineScan para visión artificial y control de calidad
configuración
Linescan

Referencia : EFFI-FLEX-CPT-WW-XXX-TR-P3-LS
Si linescan, agregue -LS a la Referencia

> Opción: lente cilíndrica

Referencia : EFFI-FLEX-CPT-WW-XXX-TR-P1-LS-CYL
CYL: accesorio de lente cilíndrica externa

Si es cilíndrico Flex, agregue -CYL en la Referencia.
Configuración típica: EFFI-FLEX-CPT-WW-XXX-TR-P1-LS-CYL.

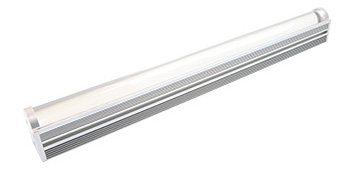

Presentación de un EFFI-flex contacto cilíndrico, realizado por Effilux para la visión industrial y el control de calidad.

> Opción: Pure UV -

Presentación de EFFI-flex contacto PUV, fabricado por Effilux para visión industrial y control de calidad a través de UV


La tecnología PureUV de EFFILUX para 365nm EFFI-Flex contacto suprime los reflejos no deseados y proporciona el mejor contraste posible para aplicaciones de fluorescencia. Para obtener más información sobre las soluciones UV y PureUV de Effilux, visite esta página.



Referencia : EFFI-FLEX-CPT-WW-XXX-TR-P0-PUV
Si Flex Pure UV, agregue -PUV en la Referencia.

- CAD -

> Archivo STEP

versión 1 LED 3 LED 5 LED 10 LED 15 LED 20 LED 25 LED 30 LED 35 LED 40 LED 50 LED ...
Longitud (mm)
1 LED / 1 posición
57
97
137
237
337
437
537
637
737
837
1037
...
Longitud (mm)
1 LED / 2 posición
- - 237
437
637
837
1037
1237
1437 1637 2037 ...

Puede encontrar los planos y pesos de los productos en la página de documentación técnica..

- versiónes mecánicas EFFI-FLEX-CPT -


sellado Cuerpo "de trabajo" Posible enfriamiento por agua
(para alta potencia)
Paredes lisas
(Antipolvo)
Versión Agroalimentaria Disponible
(Opción ALIMENTARIA)
Versión estándar
EFFI-FLEX
Versión compacta
EFFI-FLEX-CPT
Versión de acero inoxidable
EFFI-FLEX-IP69K

Muestra los diferentes EFFI-Flex (EFFI-Flex / EFFI-Flex-CPT / EFFI-Flex-IP69K)

El EFFI-FLEX-CPT está equipado con una ranura T-NUT M4 en la parte posterior. Effilux ofrece accesorios de fijación compatibles.

> Option : Watercooling

logo infoPara Opción de refrigeración por agua, agregue "-WTR" entre EFFI-FLEX-CPT y la longitud de onda.

Referencia : EFFI-FLEX-CPT-WTR-WW-XXX-YY

- Versión de Auto-Strobe (estándar) -

> Conectores

El EFFI-Flex compacto se alimenta directamente a 24V DC a través de un M12 - 4 pines. Atención, el pin del gatillo debe estar conectado.

Conexiones Pin Effi-Flex compacto compacto para visión industrial y control de calidad
Pin de número Désignation Color del cable
1 +24V Castaño
2 n.a. Blanco
3 GND Azul
4 TRIGGER PNP [disparador de borde ascendente] para luz estroboscópica automática
Luz encendida si V PNP > 3V DC
Max 24V DC
Negro

> Cómo funciona el estroboscopio automático

Representación gráfica de la curva de intensidad de salida de la sobremarcha del controlador de estroboscopio automático Effi-Flex compacto
Effi-flex compacto ELS Iluminación estroboscópica barra led de alta potencia directa o pastoreo o retroiluminación para visión industrial y control de calidad

> Opción: conexión NPN

A petición, Effilux puede cablear el pin 2 del conector M12 para usar en NPN [disparador en el borde descendente] para el estroboscopio automático.
En este caso, Encender si VNPN < 1.5V DC.

Referencia : EFFI-FLEX-CPT-[...] - NPN

- Opción: Versión regulable (ELS) -


El producto estándar (Auto-Strobe) no es regulable, EFFILUX ofrece una configuración electrónica alternativa adecuada para uso continuo y aplicaciones lineales. Esta versión le permite ajustar la intensidad de la luz del producto de acuerdo con la señal de entrada (DIM): Modo ELS

> Conectores

El EFFI-Flex compacto se alimenta directamente a 24V DC a través de un M12 - 4 pines.

Conexiones Pin Effi-Flex compacto para visión industrial y control de calidad
Pin de número designación Color del cable
1 +24V Castaño
2 n.a. Blanco
3 GND Azul
4 AIC: control analógico de intensidad
Max 24V DC
Negro

> Cómo funciona el AIC


Representación gráfica de la curva de intensidad de salida de la sobremarcha del controlador de estroboscopio automático Effi-Flex compacto
Effi-flex compacto ELS Iluminación estroboscópica barra led de alta potencia directa o pastoreo o retroiluminación para visión industrial y control de calidad

Control de la intensidad de salida según la señal de entrada AIC

Effi-flex compacto ELS Iluminación estroboscópica barra led de alta potencia directa o pastoreo o retroiluminación para visión industrial y control de calidad

Referencia : EFFI-FLEX-CPT-[...]*-ELS-VVV-UUU
VVV : corriente de salida (100%), por defecto 350.

logo infoTambién hay disponibles versiónes más potentes, que requieren un enfriamiento especial, póngase en contacto con Effilux para más información.

UUU : rango de control tenue (5V, 10V o 24V)
Versión ELS-IN : versión inversa (máximo de intensidad a DIM = 0V)

- Tiempo de respuesta -


designación Tiempo (controlador incorporado)
Tiempo de subida (TM) 8µs
tiempo de respuesta (TRM) 5µs
Tiempo de caída (TD) 5µs
Tiempo de caída de respuesta (TRD) 5µs



- Bajo demanda -

Electrónica personalizada

Otras posiciones de conector


Para todas las demás solicitudes comuníquese con EFFILUX.
