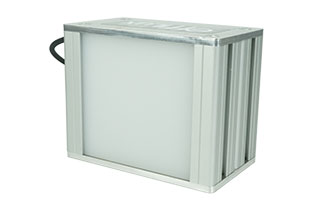

Das EFFI-MBL ist eine leistungsstarke, robuste und gleichmäßige Hintergrundbeleuchtung, die für Inspektionen im kurzwelligen Infrarotbereich verwendet wird.

  • Exzellente Gleichmäßigkeit größer als 80%
  • Antireflex-Option
  • Analoge Intensitätssteuerung verfügbar


EFFI-MBL | Leistungsstarke homogene LED-Hintergrundbeleuchtung für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Bauen Sie Ihre Teilenummer -

EFFI-MBL

- - -
optische Breite (mm) optische Länge (mm) Wellenlängen (nm) *XXXT ≤ YYY
Verfügbare Optionen Bitte beziehen Sie sich auf die detaillierten Informationen unten für jede spezifische Referenz (mit Optionen, benutzerdefiniert, ...).

- Produktinformationen -

- Verfügbare optische Längen -

XXXT : optische Breite (mm)
100T 200T 300T 400T
YYY : optische Länge (mm) 100
200
300
400

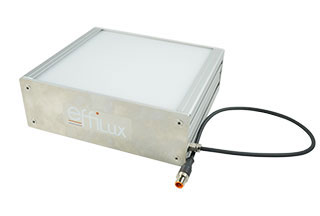

EFFI-MBL-Hintergrundbeleuchtungen

Alle Größen in 100-mm-Schritten bis zu 400x400 mm. Kontaktieren Sie Effilux für größere Abmessungen

Teilenummer : EFFI-MBL-XXXT-YYY...

XXXTYYY

- Verfügbare Wellenlängen -


Farbe IR
ZZZ : Wellenlänge (nm) 1050 1200 1300 1450 1550 1650

Teilenummer : EFFI-MBL-XXXT-YYY-ZZZ

Die EFFI-MBL LED-Hintergrundbeleuchtung von Effilux ist in verschiedenen Wellenlängen gemäß den Kundenanforderungen erhältlich.

- Zusätzliche Optionen -

> Option: Polarisator (benutzerdefiniert)

Bei Hintergrundbeleuchtungsanwendungen wird der Polarisator verwendet, um Lötmittel, Löcher oder Dickenschwankungen in transparenten Materialien hervorzuheben.

Teilenummer : EFFI-MBL-XXXT-YYY-ZZZ-POL-NIR2

Ansicht einer Kamera, die von einem Standard-EFFI-Flex für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird. Ansicht einer Kamera, die von einem EFFI-Flex mit Polarisator für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird.

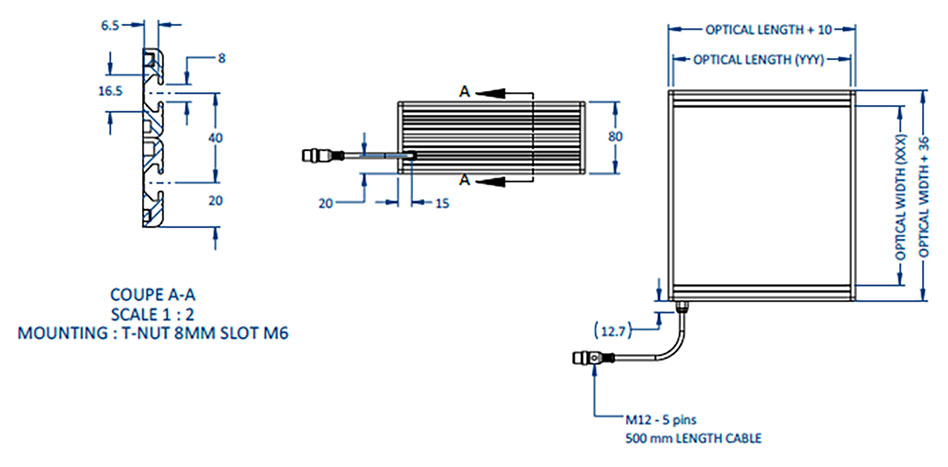

Sie finden die Zeichnung und das Gewicht der Produkte auf der technischen Dokumentationsseite.

Diagramm, das die verschiedenen Komponenten und Abmessungen eines EFFI-Flex2 zeigt, der für die Bildverarbeitung und Qualitätskontrolle verwendet wird.

- Konnektivität -

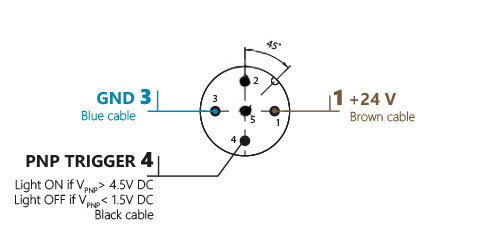

> M12 (A-codiert) - 5 Pins

EFFI-Flex2 mit Standardanschluss

- AIC-Steuerung -

> Steuerbereich

Die optische Ausgangsleistung des EFFI-BL ist durch Anlegen eines Signals von 0V bis 24V an den AIC-Pin von 20% bis 100% einstellbar.

Der Steuerbereich kann auf Anfrage auf 0-10V oder 0-5V geändert werden.

> Betrieb

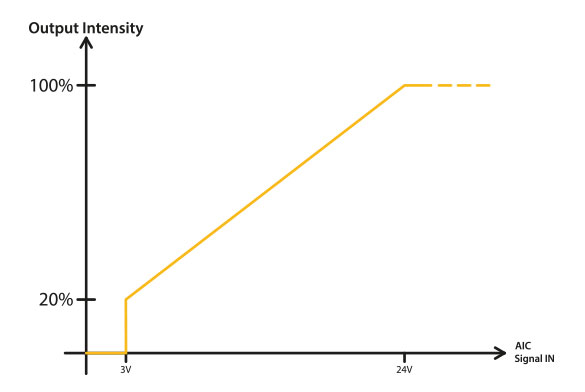

Grafik, die das von einer Effi-BL erzeugte Licht in Abhängigkeit vom über einen AIC-Pin empfangenen Strom darstellt - Verwendet für die industrielle Bildverarbeitung und Qualitätskontrolle

- Mechanische Zubehörteile -

- Elektronisches Zubehör -
