• Integrierter Treiber mit AutoStrobe-Funktion
  • PNP- und NPN-Trigger
  • 4 unabhängige Kanäle
  • Ein- oder mehrfarbige Version erhältlich
  • EFFI-SRing-SDome erhältlich als KIT mit allem Zubehör
  • Leicht umbaubar in EFFI-SRing

EFFI-SDOME – Kleine homogene und leistungsstarke LED-Domleuchte für die industrielle Bildverarbeitung und Qualitätskontrolle

- Erstellen Sie Ihren Referenzcode -

EFFI-SDOME

- -
Größe (viereckig) Erhältliche Wellenlängen (nm)
Erhältliche Optionen Beachten Sie die nachstehenden detaillierten Informationen einen spezifischen Referenzcode (mit Optionen, kundenspezifischer Ausführung, ...).

- Produktinformationen -

- 4-Kanal Betrieb -


EFFI-SDome hat 4 unabhängige Kanäle. Für jeden Kanal kann eine andere Farbe gewählt werden.

Info-LogoAuch in der einfarbigen Version können die 4 Kanäle unabhängig voneinander gesteuert werden.

Schematische Darstellung einer SRing/SDome mit vier Segmenten

- Erhältliche Wellenlängen -

Farbe
Blau (465 nm)
Grün (525 nm)
Rot (625 nm)
IR (850 nm)
Weiß (000) (T°= 5700 K ± 500 K)
Z: Wellenlänge
B
G
R
IR
W

Referenzcode: EFFI-SDOME-100-ZZZZ- ...

Für andere Wellenlängen kontaktieren Sie uns bitte.

- Zusätzliche Optionen -

> Option: Spezialdom mit Filtergewinde M25.5

Referenzcode: EFFI-SDOME-100-ZZZZ-M25.5

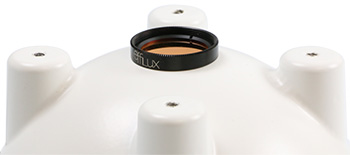

Filter, der auf eine EFFI-SDome montiert werden kann

Die Zeichnung und das Gewicht der Produkte finden Sie auf der Seite Technische Dokumente.

ÜBERSICHTSZEICHNUNG
ÜBERSICHTSZEICHNUNG

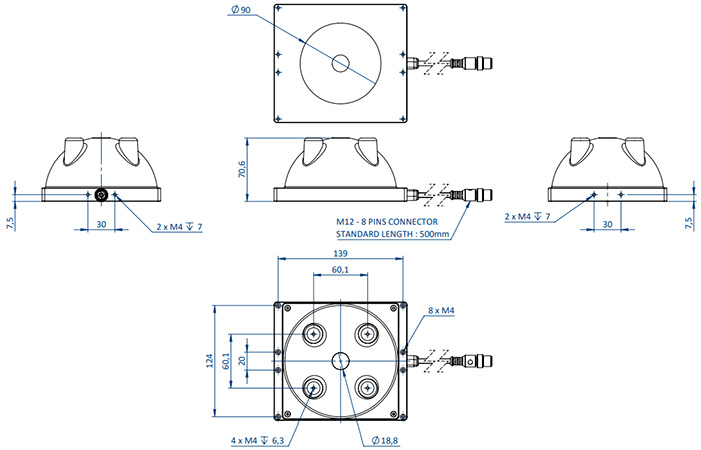

Übersichtszeichnung der EFFI-SDOME, damit die Kunden die Abmessungen des gesamten Produkts kennen

> Flexibilität: EFFI-SRING / EFFI-SDOME

Die EFFI-SDome hat die Besonderheit, dass sie leicht in eine EFFI-SRing umgebaut werden kann.


Kleine Animation zur Veranschaulichung des Umbaus einer SRing in eine SDome und umgekehrt

Hinweise zum Umbau der EFFI-SDome in eine EFFI-SRing:
Referenzcodes:
Kragen: EFFO-SRING-COL-100
Transparent: EFFO-SRING-TR-100
Halbdiffus: EFFO-SRING-SD-100
Opal: EFFO-SRING-OP-100


- Wählen Sie Ihr Kit-

EFFI-Flex-LG mit Standardanschluss

EFFI-SRING-SDOME-100-ZZZZ-KIT


Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SRING-POL-100 (Polarisationsfilter), 1x EFFO-SRING-DIF-100 (Diffusionsfolie), 1x EFFO-SDOME-DOME-100 (Dom)

EFFI-Flex-LG mit Standardanschluss

EFFI-SRING-SDOME-100-ZZZZ- ESSENTIAL-KIT

Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SDOME-DOME-100 (Dom)


EFFI-Flex-LG mit Standardanschluss

EFFI-SRING-100-ZZZZ-KIT


Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SRING-POL-100 (Polarisationsfilter), 1x EFFO-SRING-DIF-100 (Diffusionsfolie)


- AutoStrobe-Version (Standard) -

> Anschluss

Die EFFI-SDome benötigt eine 24-V-DC-Eingangsspannung über einen 8-poligen M12-Stecker. Beachten Sie, dass jeder Trigger-Pin jedes Segments entweder mit dem 24-V-DC-Signal für den Dauerbetrieb oder mit einem Trigger-Signal für den Overdrive-Stroboskopbetrieb angeschlossen werden muss.



Eigenschaften des 8-poligen M12-Steckers für die Stromversorgung der EFFI-SDOME für die industrielle Bildverarbeitung und Qualitätskontrolle.
Pinnummer Bezeichnung Kabelfarbe
1 Wahlmodus (PNP oder NPN) Orange
2 +24 V braun
3 TRIG Nr. 1 Grün
4 TRIG Nr. 2 Gelb
5 TRIG Nr. 3 schwarz
6 TRIG Nr. 4 Violett
7 GND blau
8 k.A. Rot

> AutoStrobe-Betrieb

Grafische Darstellung der Lichtintensität der EFFI-Ring in Abhängigkeit von DIM

Gefahr-LogoAutoStrobe-Modus: Halten Sie eine Einschaltdauer von weniger als 15 % ein.

- Zusätzliche Optionen -

> Option: Dauerversion

Grafische Darstellung der Lichtintensität der EFFI-Ring in Abhängigkeit von STROBE

Info-LogoFür Dauerversion fügen Sie -CW an. Nützlich für den Dauerbetrieb, wenn AutoStrobe am Anfang des Blitzes unterdrückt werden muss.

Referenzcode: EFFI-SDOME-100-ZZZZ-CW

- Optisches Zubehör -

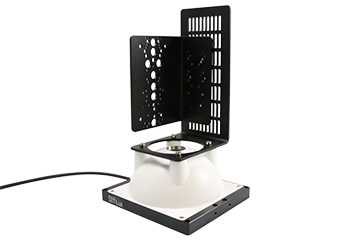

- Mechanisches Zubehör -

- Elektronisches Zubehör -

4-Kanal-Schalter zur Versorgung der verschiedenen Kanäle der EFFI-SDome

4-Kanal-Schalter

- Auf Anfrage erhältlich -

Kundenspezifische Elektronik


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.
